FELIZ NATAL

Deixo aqui aos amigos que acompanham O BALEIA, meu voto de Feliz Natal e um 2014 cheio de muita alegria. Aproveite as festas para criar coragem e comprar logo o projeto do barco dos seus sonhos.
Pode até demorar para construí-lo, mas a construção já é uma travessia.

Abraços.

AGORA ENTREI

Finalmente resolvi entrar para fazer os acabamentos, com seis meses de atraso. Não era para fazer isso no verão de Macaé, mas as coisas acontecem quando precisam acontecer.
Comecei cortando sarrafos de 2x1cm aos pares. Na verdade estou aproveitando sarrafos que não tinham 2x2cm, que passei no desengrosso e vou colar aos pares nas paredes para dar a espessura do isopor de 2cm, que vai juntamente com a manta, isolar o ambiente. A massa branca mal lixada é resultado de retrabalho. Pensava em deixar só com massa, mas resolvi colocar um isolante térmico para ajudar o clima "ameno" do Rio de Janeiro.
Vencer a inércia não é fácil, mas vamos em frente novamente.

A REVOLTA DO BALEIA

Quem pensou que eu tinha desistido? Se levantar a mão "eu vou de voadora espacial incaveloziana carpada" no pescoço.

Depois de ir, voltar, ir novamente, revoltei.
Pois é, estou de volta ao Baleia, que já estava lotado de poeira. Para aquecer os braços, nada melhor que uma boa e velha massa. Faltava uma demão no molde da quilha, que sem brincadeira, dava até para pendurar no baleia. Ficou boa.
Acho que depois vou fazer uma canoa a vela e pendurar o molde por baixo. Prendo uma chapa de aço embaixo para aumentar a capacidade e pronto. Já pensou uma canoa com 1 m de quilha?

O motivo real do meu afastamento dos trabalhos no estaleiro, além da preguiça que me acometeu, é que estou dedicando tempo também a outra paixão: mergulho.
Esta foto a seguir, foi um shark dive em Nassau.

E vamos que vamos.

MASTRO

 Eis que chega o mastro em Macaé. Várias carretas e muito quilómetros depois, as peças chegaram inteiras e sem arranhões. Onde guardar agora é outra conversa.

Nesta foto a retranca e outras peças que nem abri ainda para ver, de tão bem embalado.

Os cabos, enrolador de genoa e moitões espalhei pelo chão da sala para alegria da dona.

"Mais longe já tivemos patrão".

40.000

Estamos comemorando hoje as 40.000 entradas no blog do Baleia.
Mais de quatro anos e meio de luta e de trabalho duro, acompanhados por amigos e pessoas que nem conheço, mas que me acompanham e me dão força para seguir, por vezes devagar, mas sempre em frente.
Fico muito grato a todos e coloco-me a disposição para passar tudo que aprendi ou que fiz de errado e tive que corrigir.
Abraços.

TRILHO DA GENOA

Quando chegaram as ferragens, percebi que o trilho da genoa era um pouquinho mais comprido que a base feita. De uma tacada só, cortei, lixei, colei e fibrei o acréscimo que faltava dos dois lados. Em uma hora estava feito o trabalho.
Agora é lixar e aplicar um pouco de massa para igualar e lixar novamente.

Tem dia que rende muito o trabalho.

EIXO DO LEME

Alguém se lembra que eu fixei o túnel do eixo do leme sem gabarito? Pois é, mesmo ficando só um pouquinho fora do lugar, estava me incomodando tanto, que decidi retirar e fazer novamente. Encomendei o eixo e quando chegar, vou fixar tudo corretamente.
Depois de muita porrada, ferramentas estragadas, pó de fibra no olho, meu escudeiro do laboratório de concreto e especialista em inventos aleatórios, Ataliba, trouxe uma furadeira de impacto, amolou uma broca para servir de formão, e ai a coisa ficou mais fácil (um pouco).

Muita gente tem me perguntado: "e o barco, já foi para a água?" Não ainda não, mas está quase.

AGORA É SÓ PINTAR

Finalmente terminei o shape do molde da quilha. Agora é só pintar e enviar para a fundição.



Note como o lado de boreste (primeira foto) levou mais massa que o de bombordo (segunda foto). Foi o que eu comentei antes, o primeiro lado a ser feito é sempre mais complicado.

Agora, é partir para a pintura.

MAIS MASSA

 Não, não é a mesma foto. Depois de fibrar tudo, lixar até perder o brilho, apliquei uma camada fina de massa, só para cobrir os detalhes do tecido de fibra.

No bulbo havia alguns pequenos detalhes a esconder com a massa. Pena que a massa acabou, pois ainda falta o outro lado.

MOLDE FIBRADO

 Depois de muita lixa, fibrei com tecido (200g/m2) o molde da quilha. Ficou com um shape muito bom.

A sapata que forma o bulbo parecia que ia ficar enorme, mas tem um desenho bem acabado, que diminui a impressão.

O umbigo do Baleia começa a se formar.

COMPARE AS FOTOS

Compare esta foto, depois de lixada e já aplicada a segunda camada de massa, com a do dia anterior, só com a primeira camada de massa. Perceba quanto de massa vai para o lixo, ficando só o que é necessário para preencher as frestas. Acho que de 1kg, sobrou uns 20% na peça. Claro que vai da competência (ou falta dela) de cada um.
Todas as vezes que vou dar forma a uma peça e tem o outro lado para fazer igual, o segundo fica muito mais fácil. Sempre. Com duas demãos de massa, sendo que a segunda praticamente foi no bulbo (foto acima) já dará um bom resultado.

Agora é lixar e partir para a fibra de vidro. Mais massa e mais lixa.

Quem estiver ai pensando em construir um barco e acha que vai ser fácil, compra um pronto. Pena que perderá as emoções da construção.

UHUU AHAA A QUILHA QUER MERGULHAR.

O OUTRO LADO

Depois de três demãos de massa de um lado, com lixadas intermináveis entre uma e outra, virei o trambolho sozinho. Lixei a madeira e a espuma mais uma vez (uma hora na verdade) e passei a primeira camada de massa de aparelhar Tubolit (um kg ).

Acho que está ficando um bom trabalho de modelagem. Já fico pensando no peso dele em ferro fundido (mais de uma tonelada).

MASSA NA FORMA

 Desbastei a espuma com um estilete, para depois lixar e dar o "shape" adequado.

Depois apliquei massa de aparelhar da TUBOLIT em um dos lados. Só falta o outro.

Vamos em frente que "o tempo não para, não para não".

ESPUMA DE POLIORETANO

 Enchi os espaços com espuma de polioretano até o topo. Esqueci que cresce muito e ai começou o desperdício. Ainda tentei jogar de um buraco para outro...uma meleca.

Faltou um pouco ainda de espuma, mas amanhã compro mais uma lata e termino o umbigo da Baleia.

OUTRA DA QUILHA

Eis que a plaina elétrica quebra no meio do feriado!
Claro que eu não ia perder este tempo sem fazer nada. Parti para a plaina manual, há muito esquecida em um canto escuro. Deu certo.

 Após o shape quase terminado (nunca termina), troquei o gabarito provisório, pelo definitivo, em forma de uma grande pata.

Fixei com massa epóxi (era o que eu tinha no momento) as peças do pé da quilha, que vai formar o bulbo.

Ficou muito bom. Agora é esperar secar e cair dentro novamente.

MODELO DA QUILHA III

 Completei as camadas de compensado, sendo as duas últimas com naval de 10mm.
Estava com um problemão para resolver: compensado plastificado não pega cola. Lembrei das cavilhas e encavilhei quase tudo.

 Agora é cair na plaina elétrica e lixadeira para dar o shape da peça.

É muito bom trabalhar no Baleia.

MOLDE DA QUILHA II

 Aproveitando uns compensados de 20 mm, plastificados, que ainda me restavam, comecei a fazer o enchimento lateral. Medi um e cortei dois, um para cada lado; assim vai ficar simétrico na hora de dar o shape.

 Com o calor de Macaé, as folhas de compensado ficam tortas; coloquei um melatom com "sargentos" para acertar, antes dos parafusos.
Cuidado: Não colocar parafusos onde vai lixar.

Ainda faltam duas camadas de cada lado, mas pelo peso, acho que nem vai precisar fazer de ferro fundido. Eita molde pesado.

Depois, é cair na plaina elétrica e lixadeira para acertar tudo.

E vamos em frente.

MOLDE DA QUILHA

 Comecei a fazer o molde da quilha, que será a RASA (são 3 no projeto - regata / caixa de aço c/chumbo e ferro fundido), ou seja, em ferro fundido com bulbo. Pensei em fazer a Caixa de aço preenchida com chumbo, mas vi que seria um grande problema.

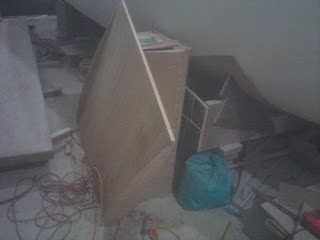

Acima uma foto das duas faces, superior e inferior (provisória). Acabei fazendo uma terceira, na cota 910, por erro mesmo - lixo.
Imprimi pelo Autocad as peça do bulbo em tamanho real, já descontando o compensado do meio e do fundo e cortei com a tico-tico. Juntei a duas com dois parafusos para prender e lichei na lichadeira de bancada, para ficar igual.

 Abaixo a face inferior definitiva com as duplas de cada seção do bulbo já lixadas em pares.

Aqui vemos o molde pegando forma e a bagunça do estaleiro.

Pois é, voltei para o batente.
Precisava voltar à minha "terapia" pois já estava ficando um pouquinho chato com a população do planeta.

Acabando a quilha, vou para dentro do barco fechar o acabamento interno.
Como o inverno de Macaé marcou 36ºC hoje, acho que o condicionador de ar portátil que havia comprado para a Carol, vai cantar dentro do Baleia em breve.

Abraços aos que me visitam aqui.

MASTRO

Finalmente encomendei o mastro, com todos os penduricalhos que fazia parte da proposta da Manotaço.
Voltei a lixar algumas peças, mas meu tempo está escasso devido a uma obra grande que estou executando, mas como diria vovó, "melhor pingando que secando".

Vamos em frente.

COLAR NOVO

Ganhei um colar novo; não um de ouro, mas um cervical.
Minhas hérnias de disco estão sorrindo, resultado de uma vida um pouco exagerada, com uns tombinhos aqui outro ali, seja de asa delta, de moto, skate e outros brinquedinhos de quem não tem o que fazer, além de perturbar o juízo da mãe, quando estava aqui, ou da esposa e filha, que ainda me aguentam.
Certo é que o Baleia ficará por mais alguns dias, me esperando de braços abertos, ainda não, sobre a Guanabara, ou Abrolhos, Fernando de Noronha, Caribe, e quem sabe um poquinho mais longe.
Cada vez que olho o Baleia, lembro do dia em que as plantas chegaram e me vi em uma errascada. "Agora já falei para todo mundo que vou fazer um barco e tenho que fazer". Depois foi quando montei o picadeiro; depois as primeiras ripas no lugar; o casco fechado; a virada, que de tão rápida, não deu nem tempo de filmar. Fechei a parte superior; fiz as portas; chegaram as catracas e moitões, juntamente com os púlpitos em inox; como é bonito o inox brilhando, recém polido. Quando chegou o motor, ai vi que não era brincadeira de moleque mesmo.
Com o Baleia aprendi que tudo acontece a seu tempo. Não adianta pintar antes de lixar com vontade.

UHHU AHHA eu e o Baleia precisamos nadar.

VOLTEI

Dias lixando os detalhes desta porta. Na verdade não a porta, mas os batentes que de tanto redondinho aqui e ali, acabou dando muito trabalho para lixar tudo.

Depois de compromissos no mundo profano, voltei para o batente no Baleia.

Agora é lixar para poder pintar...de Galverette e EPA.


Atendendo a pedidos: UHHU AHHA O BALEIA QUER NADAR

PORTA DE ENTRADA

 Depois de um trabalhão, o sistema de portas deslizantes ficou "quase" pronto. Nesta foto a porta vertical no lugar.

 Depois de tudo lixado, montei novamente, agora com a porta horizontal junto...

 ...e funcionando. Depois tenho que colocar os batentes para limitar os movimentos da porta horizontal. Vou instalar ferrolhos afim de trancar a porta horizontal totalmente aberta ou fechada.

 Massa no fundo da porta horizontal.

 Massa na porta vertical, que recebeu fibra dos dois lados, ficando muito forte.

Massa nas guarnições laterais.

Depois é lixa em tudo, e claro, Galverette, EPA, lixa, mais lixa, pintura, mais pintura e pronto.

Já sinto o cheiro do Galverette e do EPA no telhado.

Agenda: preciso fazer o molde da quilha e fabricar o eixo do leme.

GAIUTA DE ENTRADA - PORTA

 Depois de lixadas as curvas ficam muito bonitas.

 Aqui a porta de entrada fibrada.

Fixados os batentes da porta de correr vertical. De uma tacada só, colei, filetei os cantos e fibrei. Com isso ganho tempo, pois não preciso lixar entre camadas.

Estou atrasado, mas sigo em frente.

MAIS MASSA

 A próxima foto mostra como parece ruim a massa após aplicada. Acho até que deveria ficar melhor, mas eu só consigo assim, nos detalhes redondos. Depois é lixar até sair a impressão digital dos dedos para ficar liso. E fica.

Abaixo parte da farda utilizada na peleja. Vale lembrar que as roupas de trabalho com fibra de vidro deve ser lavada separadamente, para evitar que tudo fique penicando depois.

Hoje eu estou acabado, de tanto lixar.

UHUU AHAA, ACHO QUE EU VOU DEITAR :)

LIXANDO OS DETALHES

 Aqui a porta do paiol de amarras. Após fibrada, recebeu uma camada fina de massa. Na verdade uma camada generosa que depois de lixada, fica transparente. A cada quilo de massa que aplico, acho que lixo uns 90%.

 Os detalhes redondos só lixando com a "Havaiana, a legítima". Fica um misto de fibra lisa com massa, mas está num plano só, bem liso. Esta foto mostra a mesa da gaiúta frontal.

Aqui a base do mastro, que ainda precisa de mais massa e lixa na frente. O fundo e as laterais estão prontos. Lixar detalhes leva muito tempo. Passei três horas em um lugar com menos de um metro quadrado e não acabei.

Não é montagem de foto no espelho. As vezes fico horas lixando com esta máquina e esquenta tanto que começa a deteriorar tudo, logo, tenho duas para trabalhar; ou melhor três, mas a terceira quebrou de vez e esta da esquerda, está esperando a correia, que de tanto trabalhar ficou larga. Quem tem duas não tem nenhuma, é a realidade do ditado de quem está fazendo um barco.

Subestimei o acabamento da parte superior, mas vamos em frente.

UHUU AHAA O BALEIA ESTÁ DOIDO PARA NADAR.
