FELIZ NATAL

O BALEIA deseja a todos um FELIZ NATAL e um ano de 2010 cheio de cedro, fibra de vidro e cola epóxi.

BURACO NEGRO

Descoberto um buraco que nunca se fecha. Vai diminuindo, mas a impressão que fica é que será eterno o ato de colocar strips! Falta pouco e colar e pregar strips é melhor que visita de sogra com dor de dente. Cortei mais um punhado de cedro e agora acho que fecho o "buraco negro". Quem visita O BALEIA fica surpreso ao vê-lo neste aquario, mas o misto de "você é louco" e ""você está ficando louco" não tem preço.

UHU AHA BLÁ BLÁ BLA, BLÁ BLÁ BLÁ!

A pedidos mudei o grito de guerra do BALEIA.

GABARITO DE EMENDA

O gabarito já meio carcomido pelo uso garante as emendas nos strips. Notar que o corte é na parte mais estreita. Ao lado o perigoso traçador.
Vamos em frente.

AMIGOS DO BALEIA

Mande um comentário e termine com a frase:

"UHHU AHHA O BALEIA VAI NADAR"

E terá seu nome na cara do blog como amigo do Baleia

TUPIANDO OS STRIPS

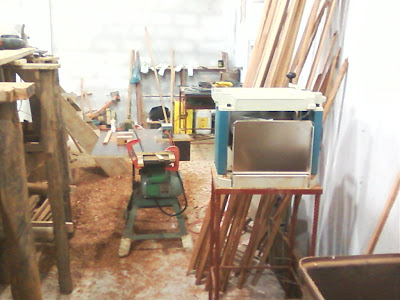

As três máquinas maravilhosas: o desengrosso da Makita a direita, a tupia que eu montei a esquerda e no fundo a famigerada serra circular que inventei. Mito destruído. Achava que seria impossivel fazer em casa os strips, mas com várias proteções nas lâminas da tupia, até que foi facil.

De volta ao BALEIA.

Será que fecho o casco antes do Natal?

"Deixei meu sapatinho na gaiuta do Baleia. Papai Noel deixou Epoxi, fibra de vidro e uma sereia" (sick!).

STRIPS V

Está quase fechado!
Vou ter que fabricar mais 120 metros de strips. Quem mandou não fazer as contas?

STRIPS DE CENTRO

Valeu a idéia de colar os strips de centro. Mais facil de executar e ajuda a dar o formato correto do barco, evitando torsões na madeira em locais de dificil execução. Com fita adesiva garanto a união dos strips.

Agora só faltam 30 de cada lado, mas com comprimento cada vez menor.

UHUUUU AHAAAA O BALEIA QUER NADAR.....:)

STRIP 100

Festa para O BALEIA. Colado o strip número 100!

ANDAIME II

Como minha perna não vai crescer mais mesmo, achei melhor aumentar a altura do andaime. Já estava colando na ponta do pé.

QUILHA

Para melhor moldagem do casco, decidi colocar dois strips como quilha (só até a terceira baliza) para servir de esbarro dos outros, que se encaixarão. Usei massa epoxi misturada com pó de madeira para preencher as fendas, que depois de lixadas darão um melhor resultado.

UHU AHA O BALEIA QUER NADAR!!!

CAPA DA RODA DE PROA II

Ainda faltando fazer o shape final, colei a capa da roda de proa no lugar, até para ajudar a finalizar o formato dos strips de proa. Com este focinho o Baleia pode encarar qualquer desafio que venha pelas ventas.

DETALHE DA PROA

Esta junção não foi facil. Coloquei até um "bacalhau" para acertar o ângulo do encaixe dos dois strips. Notar os dois "sargentos" fazendo torsão nos strips, tensionados por um cordão.

É a onça bebendo água no escuro em cima do muro.

BRINQUEDINHO NOVO

Chegou meu novo "brinquedinho". Um desengrosso, que estava faltando na minha lista de ferramentas. Muito leve e compacta, deixa a madeira com excelente acabamento. Só falta eu fabricar uma bancada em cantoneiras metálicas ou madeira (parajú), ainda não decidi. Deixa minha mulher saber o custo, que vou passar a pão e água por um bom tempo, e ainda serei interditado!

AGORA A ONÇA BEBE ÁGUA

Cheguei ao final da roda de proa. Agora a coisa vai ficar "braba"!

COSTADO

Eu e Jorginho colocando mais um strip. A fixação é quase na horizontal.

ANDAIME LATERAL

Como já não conseguia executar sem um banquinho, construi um andaime lateral com escoras de eucalípto (resto de obra também) e tábuas de pinus. Agora ficou melhor.
Segundo meu amigo Eduardo Sad, se o barco não for para a água, pode virar um bom buteco!

COSTADO - POPA

Agora ficou mais complicado! A madeira quase quebra para assumir a forma na popa do barco.
Meu galpão, que é pequeno e deveria se chamar galpinho (sick!) foi construido com parede em toda a volta e sempre me perguntam por onde o barco vai sair. Eu olho para o telhado e aponto. Como demorei somente um dia para colocar as telhas, que são auto portantes, vou retirá-las e com um guindaste içar o barco. Mas isso será daqui alguns anos.

BALEINHA

Aguarde o inicio da construção do BALEINHA, um BALEIA em escala 1:10 radio controlado, o mais parecido possivel ao projeto original, com controle de leme e vela grande, ficando a genoa auto cambante. Quando começar disponibilizarei as fotos aqui no blog do irmão maior.

STRIPS IV

A popa merece muitos cuidados em sua execução pois além da flexão natural dos strips, é necessário fazer uma torsão, que consigo com um "sargento" (grampo de marceneiro)

Continuando na luta de duas ripas (strips) por dia. O casco vai aos poucos se formando e ficando cada vez mais resistente.

CANA DO LEME

Uma imagem a ser acrescentada no projeto do barco. Será que dá para trocar a capa da roda de proa pela cana do leme? (sic!)

CAPA DA RODA DE PROA

Roda de proa já sem o apoio frontal, que foi muito seguro para deixar a peça no lugar.

Avançando no tempo só para ver como fica coloquei a Capa da Roda de Proa no lugar. Muito bonita esta peça depois de muitas horas de desempenadeira e lixadeira.

STRIPS III

Continuo com a colocação dos strips. Para melhor colagem aplico adesivo nas ripas, nas faces côncava e convexa utilizando rolinho de pintura, e depois acrescento a massa de colagem para preencher os espaços com espátula de plástico. Este procedimento me foi passado pelo Marcos Delamare, do estaleiro Estrutural de Cabo Frio, um dos melhores construtores dos modelos de barcos do Cabinho e grande velejador.

STRIPS II

Como o tempo é curto, vou fixando de ripa em ripa. Como uso parafusos provisórios para fixar as ripas (strips) um no outro e garantir o posicionamento, o Luis (projetista do barco), me dispensou de usar as cavilhas. Continuo usando-as nas ligações strips x roda de proa, que é uma ligação definitiva (uso duas por strip)








Pensei que meu galpão fosse grande (sic!) As vezes saio esbarrando em tudo.

Como é gratificante ver o casco se formando. Parece mesmo uma baleia dentro de um aquario (galpão)

STRIPS

Notar o formato côncavo convexo dos strips. Usei pregos de duas cabeças 17x27 para fixação provisória. Estou fixando somente com cavilhas de madeira sem nenhum prego de cobre. Dá mais trabalho mas o trabalho é muito melhor.

COSTADO

Comecei a construir o casco com a colocação dos primeiros strips de cedro

BALIZAS

Após concluido o picadeiro passei a montar as balizas provisórias nas posições especificadas em projeto. Notar o detalhe para fixar a roda de proa. Ficou muito seguro e prático.

PICADEIRO

Montagem do picadeiro. Notar as peças de união que utilizei. São restos da montagem de elevador residencial. A madeira do picadeiro foi o parajú (maçaranduba) bem desempenada.

BALIZAS

Balizas cortadas em meia seção prontas para serem montadas no picadeiro.

BALIZAS

Para começar a cortar as balizas provisórias, coloquei o desenho em cima do compensado (usei um plastificado de 20mm que consegui comprar como resto de obra) e perfurei com prego e martelo a cada 2 ou 3 cm.

RODA DE PROA

começando a capa da roda de proa.

CANA DO LEME

Cana do leme. Parece um exército de sargentos (grampos)

RODA DE PROA

Roda de proa. Deu trabalho mas ficou uma peça muito bonita. O cedro é uma madeira muito boa de se trabalhar e deixa um aroma ótimo no ambiente.

RIPAS

Transformando a madeira bruta de cedro em ripas (strips)

INICIO

Começo aqui a divulgar a construção do BALEIA, um Samoa 28, projeto do escritório de Roberto Barros, O Cabinho. Cabinho é uma lenda no Brasil em construção amadora, que infelizmente ainda não tive o prazer de conhecer. Tenho tido contato com Luis Gouveia, seu genro, que sempre me ajuda nas dúvidas que vão surgindo, seja na construção do BALEIA ou na outra empreitada que tenho, que é construir um dingue Andorinha, do mesmo escritório. Agradeço ao Luis todo o apoio deixando aqui meus sinceros parabéns pelo projeto do Samoa 28.
